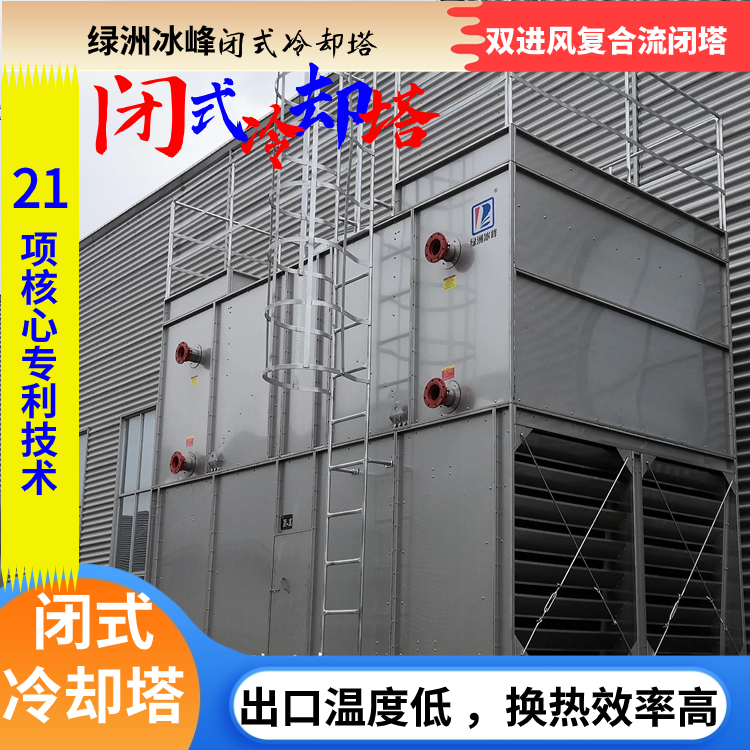

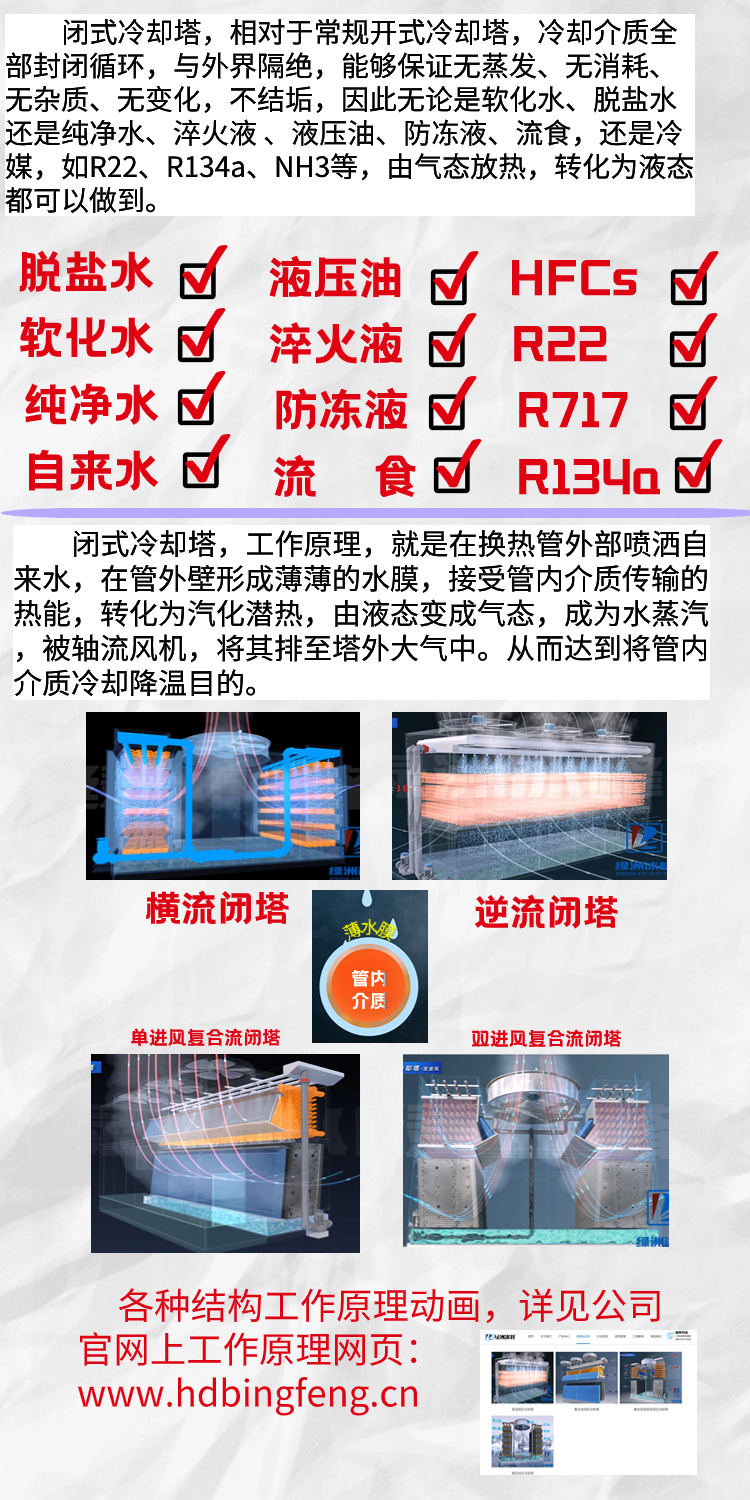

复合流闭式冷却塔，常见的结构分为单进风和双进风两种形式。即由1面吸进空气，为单进风；2面吸进空气，为双进风。风机分别位居单侧和中间，风机直径、风量、风压也有不同。

      ► 喷淋泵由水槽抽水，泵送至换热盘管上部，经喷嘴成伞状喷洒，连续均匀覆盖在管材外表面，形成薄薄的水膜，其中部分水吸收管中高温冷媒热能，转化成汽化潜热，蒸发成气态，管材内部冷媒降温冷却或冷凝为液态，未蒸发的喷淋水，回落到喷淋水槽；

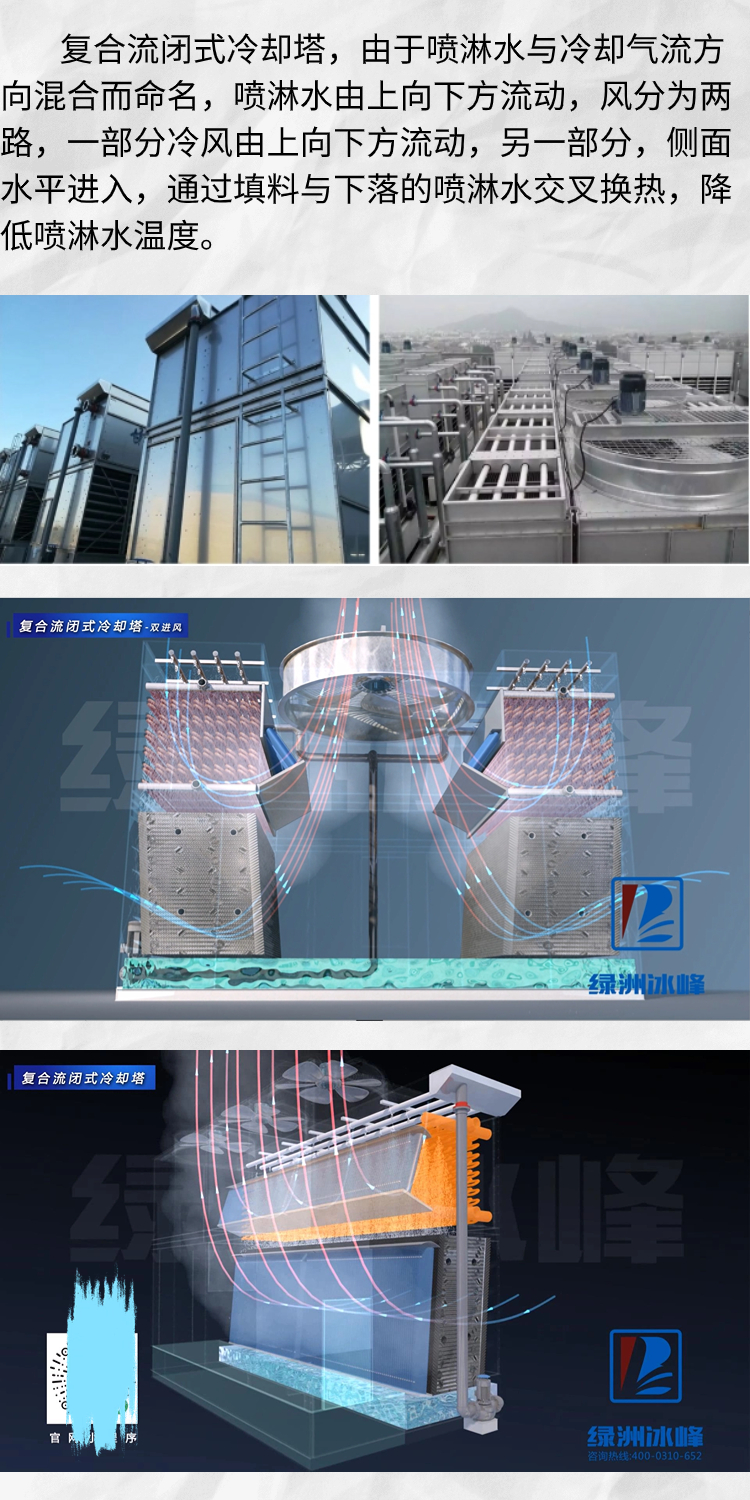

      ► 抽风系统，塔顶风机为吸入式，由塔内抽风向外排放，塔外冷干空气由换热器盘管和进风栅处进入塔内，由换热盘管顶部向下流动，将已经蒸发的水蒸汽带走，空气湿度和温度提高；同时，塔侧面也吸入冷干空气，通过填料与下落的喷淋水换热，两部分热湿空气，由风机排出塔外；

       ► 喷淋水槽内，设置浮球阀，水位低时，自动补充供应，保证水槽一定水位。
