概述

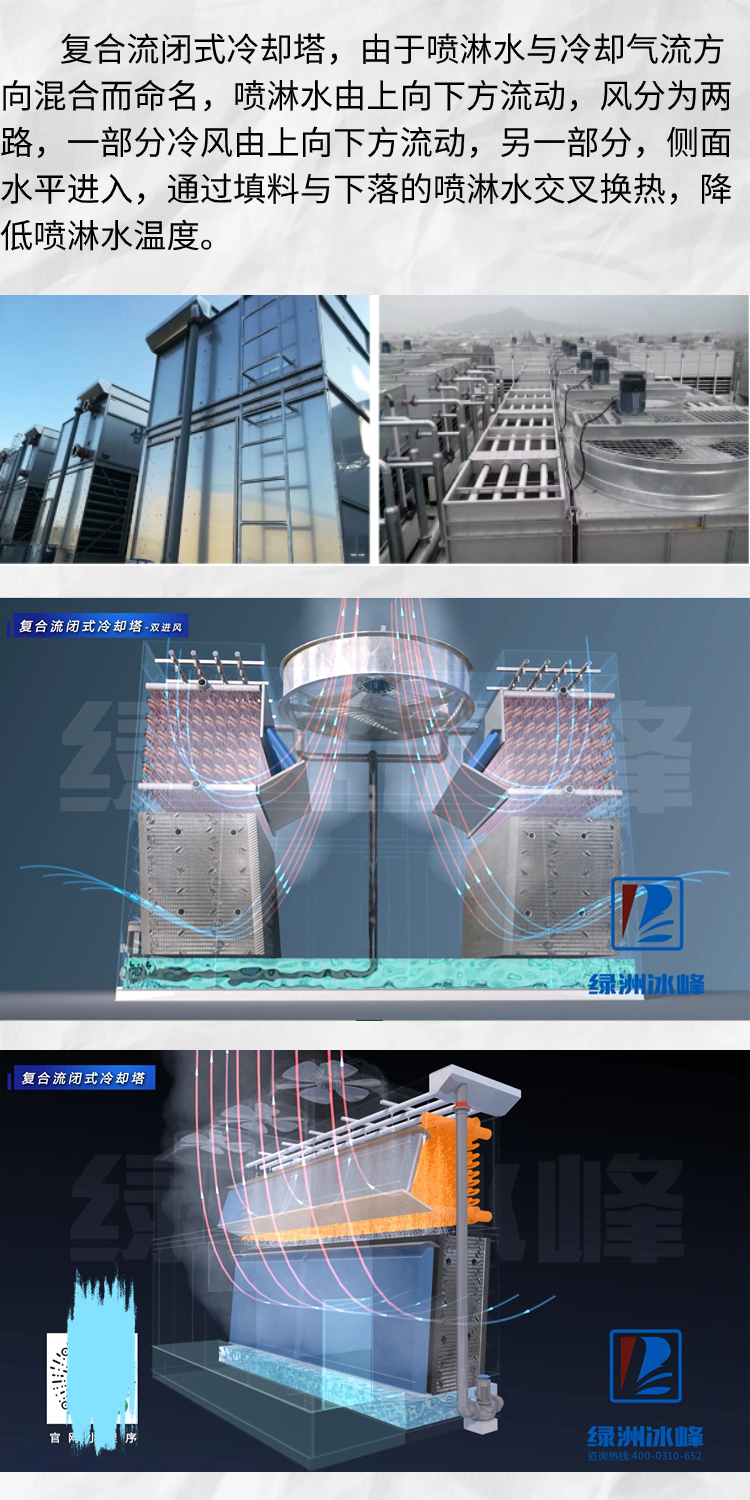

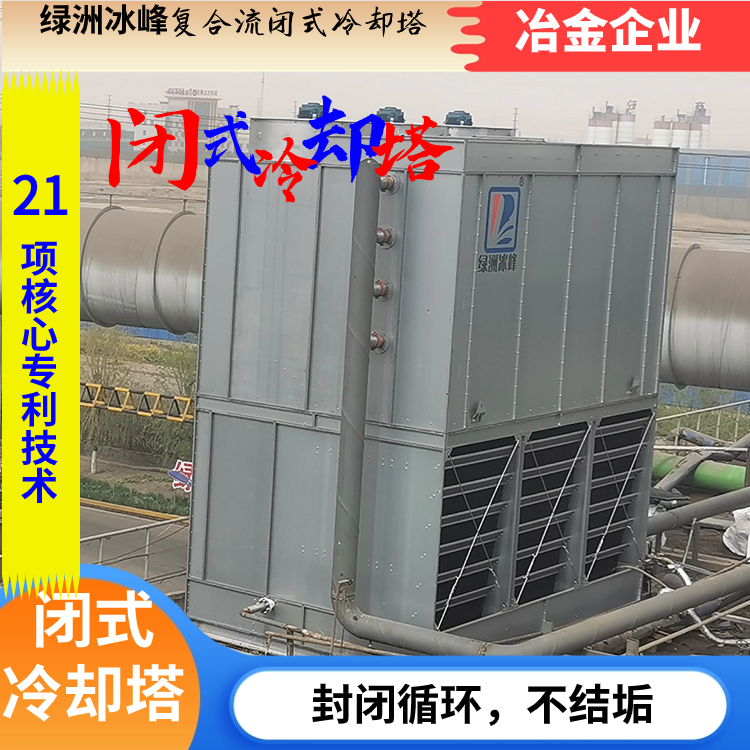

复合流闭式冷却塔，有时简称复合闭塔，也是封闭式冷却塔的一种，由于喷淋水与热风方向混合而命名，喷淋水由上向下流动，风分为两路，一部分冷风由上向下流动，另一部分，侧面水平进入，通过填料与下落的喷淋水交叉换热，降低喷淋水温度。

主要由换热盘管、喷淋水系统、抽风系统、框架外壳组成。

工作过程

► 喷淋泵由水槽抽水，泵送至换热盘管上部，经喷嘴成伞状喷洒，连续均匀覆盖在管材外表面，形成薄薄的水膜，其中部分水吸收管中高温冷媒热能，转化成汽化潜热，蒸发成气态，管材内部冷媒降温冷却或冷凝为液态，未蒸发的喷淋水，回落到喷淋水槽；

► 抽风系统，塔顶风机为吸入式，由塔内抽风向外排放，塔外冷干空气由换热器盘管和进风栅处进入塔内，由换热盘管顶部向下流动，将已经蒸发的水蒸汽带走，空气湿度和温度提高；同时，塔侧面也吸入冷干空气，通过填料与下落的喷淋水换热，两部分热湿空气，由风机排出塔外；

► 喷淋水槽内，设置浮球阀，水位低时，自动补充供应，保证水槽一定水位。
